壓力式組合凈水器（不銹鋼）

1、概述

壓力式凈水機由混合反應、絮凝、斜管沉淀、過濾及消毒等水處理單元組合而成，混合反應、絮凝、斜管沉淀、過濾組合在由上下封頭組成的壓力罐內，可以不用清水池及二次加壓向高位水塔或用戶直接供水，可以在無電環境下使用。根據過濾器的進出壓力差來控制濾層的反沖洗。反沖洗可以水沖或氣水沖，根據用戶需要可設計成手動或自動。進水濁度不大于500NTU，出水濁度小于1NTU，單套設備制水規模5-100m³/h，材質可以是碳鋼與不銹鋼，是一座可搬遷的水廠，廣泛用于鄉鎮水廠、工礦企業自備水廠。

2、工作原理

原水投加混凝劑后經凈水機內反應裝置，把水中懸浮顆料物通過電荷吸附、搭橋等形式凝結成大顆粒的絮狀物（俗稱礬花），經斜管沉淀器沉淀后進入過濾器，經濾層自上而下進行過濾，清水即從底部出來，用計量泵投加消毒液后進入高位水池或向用戶供水，但以進入高位水池（塔）為宜，可以保證運行時進水量及加藥量的恒定，穩定出水質量，并且可以避免由于濾池反沖洗時造成斷水。

沉淀池污泥每4小時排泥一次，可以手動，也可以自動。過濾器在運行中濾層不斷截留懸浮物，濾層阻力逐漸增加，過濾器前后壓差變大，當前后壓差超過0.05Ma時就需對濾池進行反沖洗，反沖洗可以純水沖，也可氣水聯合反沖洗，可以手動，也可以自動，過濾器反沖洗結束，濾池進入一下一周期的運行。本凈水設備的提升泵或進水閥與清水池液位實行聯鎖控制，可以做到智能化控制。

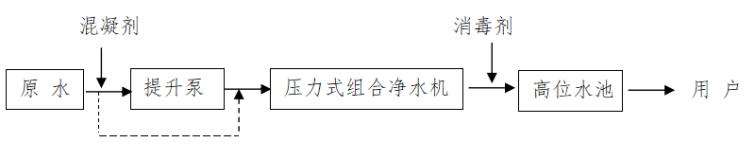

3、工藝流程

流程說明：當原水為自流式進水，高差大于30m時（根據實際供水壓力而定），可以不用提升泵。混凝劑、消毒液用計量泵投加，當不用高位水塔供水時，可用恒壓變頻控制加壓泵向用戶直接供水。提升泵或自流供水時的進水閥與清水池液位進行聯鎖控制，可以做到智能化控制，變成真正的“傻瓜型”小自來水廠。當在無電環境下，可選用壓力式水力自動投藥裝置與緩釋消毒器。

4、主要技術參數

1、絮凝時間：8～12min；

2、沉淀液面負荷：6-9m³/m².h；

3、出水濁度：進水濁度不大于500NTU，出水濁度≤1NTU；

4、濾    速：8～10m/h；

5、進水壓力：不小于0.2mpa（20m水頭）。

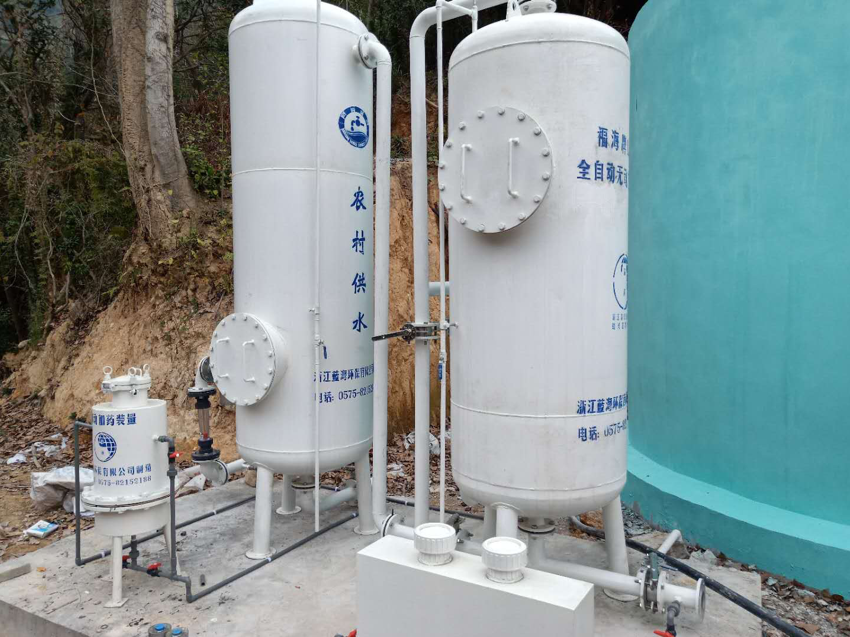

5、工程實例
