消毒設備

（一）緩釋消毒器

1、概述

緩釋消毒器采用壓力水流經固體的次氯酸鈣、三氯異氰脲酸等片消毒片，消毒片微溶于水，隨水流投入到需要消毒的水體中進行接觸殺菌消毒，本產品尤其適用于無電環境下的加氯消毒。

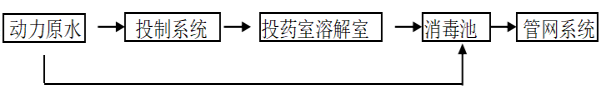

2、工藝流程

采用三氯異氰脲酸或次氯酸鈣餅片消毒，經消毒后的飲用水出廠水達到《生活飲用水衛生標準》（GB5749-2006），余氯大于0.5mg/l。

3、機構示意圖

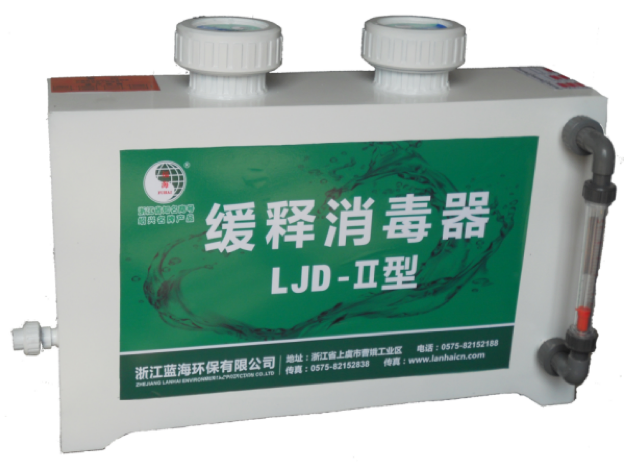

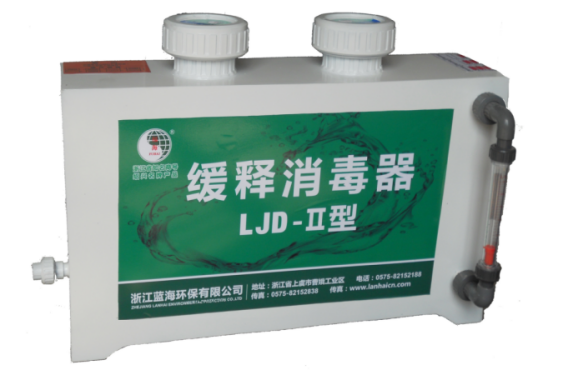

產品外形圖



產品結構示意圖

進水管通徑φ25mm；閥門壓力≥1.6 Mpa；工作水壓力≤0.25Mpa，如超出額定水壓必須前置減壓閥；投藥量≤4000g；材質為聚氯乙烯板材，板材厚度≥6mm；進水流量根據出水余氯調節閥門的開度。

4、安裝操作

1、進水口、街接動力水、水壓要求0.25Mpa以下，如超出額定水壓，必須

前置減壓閥。

2、出水口（消毒混合液）直接接入需消毒的水體。

3、投加藥劑（氯片）時，擰開緩釋消毒器頂的螺旋蓋，加入所需定量藥劑，后擰緊蓋子密封。

4、逐步打開進水閥從小到大調整至出水所需的流量。

5、余氯監測，使用余氯儀或試紙監測出廠水余氯，可根據結果，調整加藥量。一天后監測管網末稍余氯，如達不到標準要求，則調整相應的溶藥水閥門。

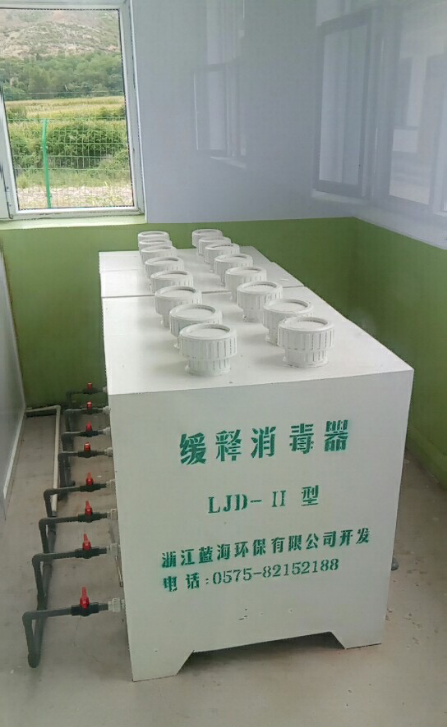

5、工程實例
